Блоки питания для светодиодных изделий

Блоки питания для светодиодных изделий можно разделить на группы по параметрам: выходное напряжение или напряжение подаваемое на светодиодные изделия может быть 5В, 12В или 24В, корпус блока может быть выполнен из металла или пластика, а по степени пыле- и влагозащиты они могут быть выполнены для использования на улице или в интерьере.

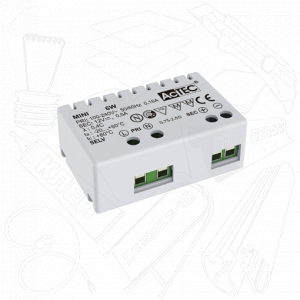

На каждом блоке питания должны быть обозначены его основные характеристики:

• АС - входное напряжение, это показатель колебаний входного напряжения от сети, которое блок питания способен воспринимать без функциональных сбоев. Как правило, это диапазон напряжения от 170 до 260 V.
• ДС - стабилизированное выходное напряжение в указанном диапазоне. От качества комплектующих будет зависеть ширина диапазона стабилизации выходного напряжения. Для большинства светодиодных изделий допустимо напряжение до 12,5В. Длительное воздействие повышенного напряжения на светодиодные изделия губительно: проявлением неправильной работы светодиодного изделия является его существенный нагрев!

Кроме того, нужно помнить, что блоки питания, на которых обозначение выходного напряжения отражено двумя цифрами 12-24V подходят для питания светодиодов расчитанных как на 12V, так и на 24V. Как правило в блоках на выходе 2 или 4 канала. При монтаже блоков питания с обозначение двойного вольтажа при скручивании проводов выходных каналов происходит не суммирование мощности каналов до максимально мощности блока питания, а удвоение напряжения, подаваемого на светодиодные изделия.

Максимальная нагрузка отражена двумя показателями - максимальная сила тока в амперах и максимальная мощность в ваттах. При расчете нагрузки на блок питания стоит помнить, что необходимо дать запас по мощности порядка 20-30%.

Проводим расчет максимальной нагрузки на блок питания для светодиодных изделий

Мощность светодиодной единицы с запасом = заявленная мощность модуля (метра ленты)/0,7.

Допустимое количество модулей на блок питания расчитывается следующим образом:

Мощность блока питания/заявленную мощность еденицы светдоиодного изделия/0,7.

При расчете максимального количества светодиодных модулей мощностью 0,48 Вт на блок питания мощностью 100 Вт по данной схеме мы получим следующее:

0,48Вт/0,7=0,68Вт - расчетная мощность одного модуля с запасом.

100 Вт/0,68 вт = 147 модулей.

Исключением из данной схемы расчета является продукция RGB. Запас при расчете мощности в таких случаях можно не делать вообще или сделать минимальным для подстраховки - до 10%.

Так, например, нам необходимо расчитать мощность блока питания для подсветки потолка светодиодными лентами RGB по периметру длиной 20 метров.

Потребление 1 метра светодиодной ленты 14,4Вт, запас берем 5%.

14,4/0,95=15,16 Вт.

100 Вт/15,16Вт = 6,6м ленты.

Кроме того, при расчете нагрузки важное значение имеет и сечение проводов, идущих от блока питания до светодиодных изделий. Если сечение провода будет недостаточным, т.е. провод будет тонким, то до светодиодного изделия будет доходить напряжение меньше, чем заявлено выходное напряжение за счет потерь при сопротивлении самих проводов. Кроме снижения яркости светодиодных изделий произойдет увеличение нагрузки на сам блок питания, что может привести к раннему выходу его из строя. Расчет сечения проводов проводится и подающих напряжение на блок питания и подающих напряжение от блока питания до светодиодных модулей.
